Как выбрать ТЭП для литья под давлением: ключевые факторы, выбор материала и технологические особенности
В моём последнем посте я подробно разобрал…что такое TPE на самом делеявляется иПочему он плавится и принимает форму, словно пластик?Вместо того чтобы отвердевать, как резина. На этот вопрос и даётся ответ — что такое ТПЭ. Но он не объясняет, как выбрать подходящую марку, когда деталь должна пройти через настоящую форму, на настоящей производственной линии и в строго установленные сроки.
Выбор ТПЭ для литья под давлением начинается с функционального назначения детали, а не с изучения технических характеристик материала. Соотнесите твёрдость, текучесть и термические свойства с особенностями формы, технологическим циклом и условиями эксплуатации. Если этот баланс будет соблюден, деталь получится однородной, прочной и готовой к следующему этапу производства.
Именно эта идея — подбирать материал в соответствии с задачей — лежит в основе каждого решения, которое я рассматриваю ниже. Она также объясняет, почему два изделия, изготовленные из «одного и того же» сорта ТЭП‑пластичного эластомера, могут демонстрировать столь разные эксплуатационные характеристики уже после выхода из формы.
Почему ТЭП является предпочтительным материалом для литья под давлением?
Жёсткая пластиковая деталь трескается при многократном изгибе. Отверждённая резиновая деталь требует отдельной стадии отверждения и не поддаётся простой повторной шлифовке. Ни то, ни другое не подходит для каждой конструкции на моём станке.
ТПЭ предпочтителен для литья под давлением, поскольку он перерабатывается на стандартном термопластичном оборудовании, исключает стадию вулканизации и позволяет мягкому ТПЭ непосредственно сцепляться с жёстким пластиком за один цикл. Это сокращает время цикла, уменьшает объём вторичной сборки и обеспечивает возврат отходов обратно в производственный процесс вместо отправки их в отходы.
Большинство предприятий по производству пластмасс уже располагают оборудованием для литья под давлением. Термопластичный эластомер, пригодный для работы на том же оборудовании, устраняет необходимость в отдельном резиновом прессе или печи для вулканизации.Двухкомпонентное литьёЭто позволяет заводу за один цикл соединить мягкую ТПЭ‑рукоятку с жёсткой рукоятью, вместо того чтобы впоследствии собирать две детали вручную. Именно по этой причине команды по разработке автомобильных интерьеров отдают предпочтение ТПЭ для уплотнителей и рукояток: меньше деталей, меньше крепежных элементов — а значит, меньше потенциальных мест отказа. Важна и переработка отходов: литники и бракованные детали нередко можно вернуть в загрузочный бункер — при условии соответствия марки материала и технологического процесса, что снижает стоимость материала на одну деталь. В компании Yudahang это обычно первый вопрос, который я задаю клиенту: действительно ли вашему изделию нужны две отдельные детали, или ТПЭ позволяет изготовить его единым изделием?

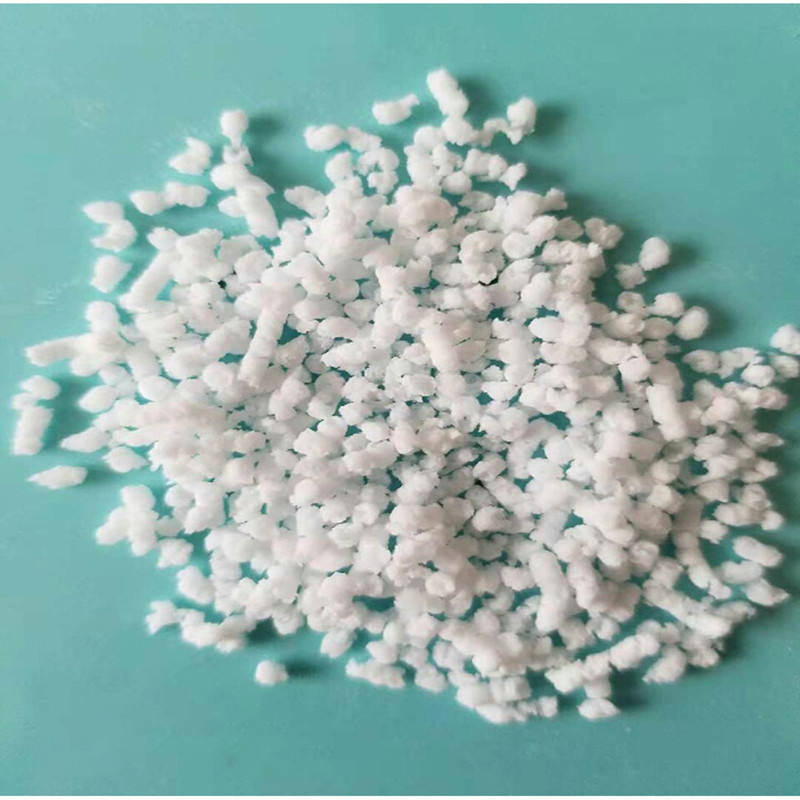

Какие свойства следует учитывать при выборе гранул ТПЭ для литья под давлением?
Одна лишь твёрдость практически ничего не говорит о том, как гранула ТПЭ поведёт себя после загрузки в вашу форму.
При выборе гранул ТЭП проверяйте твёрдость, показатель текучести расплава, пределы прочности при растяжении и разрыве, степень остаточной деформации при сжатии, а также совместимость адгезии с вашим подложным материалом. Каждое из этих свойств соответствует определённому виду отказа; поэтому пропуск хотя бы одного из них впоследствии чаще всего проявляется в виде претензии по гарантии, а не в виде лабораторного отчёта.
Я объединяю эти свойства в три категории: ощущение, текучесть и соответствие. Ощущение включает твёрдость и упругость — именно они определяют, как деталь ведёт себя в руке или под уплотнением. Текучесть охватывает…скорость плавленияа также вязкость, которые определяют, будет ли гранула заполнять тонкостенную форму или длинный канал без образования недозаполнений. Свойства покрытия включают адгезию, химическую стойкость иКомпрессионная деформация, которые позволяют определить, сохраняет ли деталь свои эксплуатационные характеристики спустя месяцы работы в полевых условиях, а не только сразу после извлечения из формы. Вот как я обычно объясняю это клиенту:
| Недвижимость | Что это вам говорит | Почему это важно |
|---|---|---|
| Твёрдость (Шор А/Д) | Ощущение мягкости и сцепления | Соответствует эргономике и давлению уплотнения |
| Показатель текучести расплава | Как легко оно заполняет форму | Предотвращает образование коротких струй и сварочных линий |
| Усадка при сжатии | Восстановление после длительной нагрузки | Сохраняет герметичность уплотнений и прокладок со временем |
| Совместимость соединений | Сцепление с жёсткой подложкой | Определяет, действительно ли метод overmolding обеспечивает надёжное крепление. |
Как процесс литья под давлением термопластичного эластомера влияет на качество продукции?
Две компании могут работать с одним и тем же сортом ТПЭ — и при этом получить совершенно разные детали.
Процесс литья под давлением влияет на качество изделий из ТПЭ за счёт температуры расплава, скорости впрыска, давления заполнения и времени охлаждения. Неправильные настройки этих параметров могут привести к деформации, усадке или разрыву в зоне литника даже при использовании тщательно подобранной марки ТПЭ.
Слишком низкая температура расплава приводит к недостаточной пластичности материала: он плохо заполняет форму и на поверхности проявляются линии течения. Слишком высокая — материал может разлагаться, что ослабляет его устойчивость к разрыву именно в тех местах, где это особенно важно. Скорость впрыска влияет на то, как фронт расплава заполняет полость: слишком быстрая может задерживать воздух и оставлять следы прожогов у отводов. Давление и время выдержки под давлением позволяют минимизировать усадочные дефекты и обеспечить размерную стабильность детали после остывания. Зачастую первым параметром, который сокращают для ускорения цикла, становится время охлаждения; однако если извлечь деталь слишком рано, она всё равно может деформироваться, покинув форму. Я рассматриваю форму и технологический процесс как неотъемлемую часть выбора материала, а не как отдельный этап, выполняемый уже после этого. Даже при использовании отличной марки ТПЭ на некачественном технологическом режиме конечная деталь всё равно окажется бракованной.
Каковы наиболее распространённые проблемы литья ТПЭ под давлением и как их можно решить?
Короткие струйки, вспышки и впадины появляются на практически каждой линии производства термопластичных эластомеров — причём в тот или иной момент.
ОбщееЛитьё под давлением из ТПЭПроблемы включают недозаполнение, излишнее выгорание, впадины и слабое сцепление на деталях с надлитьём. Чаще всего они обусловлены несоответствием текучести расплава, неправильной температурой формы либо использованием подложки, которая изначально не проходила испытания на адгезию.
Короткие впрыски обычно свидетельствуют о том, что скорость текучести расплава слишком низка для данной толщины стенки, либо скорость и давление впрыска заданы чрезмерно консервативно с учётом данной геометрии. Заливки указывают на то, что форма недостаточно надёжно зажата при вязкости материала при данной температуре. Усадочные дефекты обусловлены слабым давлением уплотнения или слишком большой толщиной стенки, из‑за чего она остывает неравномерно. Наиболее сложной проблемой являются разрушения адгезии на изделиях с многослойным формованием: поверхностная энергия подложки, температура формы и неправильная химическая группа ТЭП могут привести к отслаиванию мягкого покрытия от твёрдой основы. В своей практике я всегда анализирую одновременно материал и технологический процесс, прежде чем возлагать вину лишь на один из них. Чаще всего решение оказывается гораздо проще, чем полная замена материала: корректировка температуры формы или небольшое увеличение времени уплотнения решают куда больше проблем, чем можно себе представить.
Заключение
Выбор правильногоТПЭДля литья под давлением это никогда не сводится к одному‑единственному решению. Речь идёт о том, чтобы согласовать свойства материала, конструкцию пресс-формы и технологические параметры с реальными эксплуатационными требованиями детали — от первого же пуска на производственной линии до многолетней службы в условиях эксплуатации.
Список использованной литературы
- Освальд, Т. А., и Турнг, Л.-С. (Ред.).Справочник по литью под давлением, 3-е издание. Издательство Хансер, 2008.
- Дробный, Дж. Г.Справочник по термопластичным эластомерам, 2-е издание. Эльзевир, 2014.
- Холден, Г., Крихельддорф, Х. Р., и Куирк, Р. П. (Ред.).Термопластичные эластомеры, 3-е издание. Издательство Хансер, 2004.
- Бхавмик, А. К., и Стивенс, Х. Л. (Ред.).Справочник по эластомерам, 2-е издание. CRC Press, 2000.
- ASTM International.ASTM D395‑18: Стандартные методы испытаний свойств резины — остаточная деформация при сжатии.
- Розато, Д. В., и Розато, М. Г.Справочник по литью под давлением. Спрингер, 2000.
